吊机上下开关怎么接线吊机上下开关怎么接线视频

文章插图
1、用220v的其中一根,上控制线一根,下控制线一根,还有启动电容一根, 如果要电机工作,必须要满足220v 回路,也就是说,220v其中的一根线要和上或者下,还有电容同时接上才行。
2、电机原理:电机有3个接线端口,蓝色接线是220v的另外一个接点, 分别连着a和b组线圈,和a组线圈相连的一个端口接着红线,和b组线圈相连的是白线。

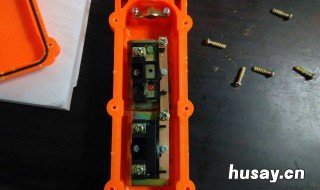

【吊机上下开关怎么接线吊机上下开关怎么接线视频】3、具体工作原理:当按上键的时候,220v经过青色的线接到开关2脚,因为2.4相通,那么经过4脚的红线连到电机的a组线圈接口蓝色线,构成220v的回路。有了回路电机还不能正常工作,只能慢慢转,或者哒哒哒响,因为没有启动电容启动。按上键的时候,1.3也是相通的,那么开关的4脚红线其中一脚是接着电容的,经过黄线接到1脚,再通过开关接的白线,连接到b组线圈的蓝色接口,构成启动回路,这样电机就向上转动了。
