1、罗盘的作用如下：1、岩层走向的测量：岩层走向是岩层层面与水平面相交线的方位，测量时将罗盘长边的底棱紧靠岩层层面，当圆形水准器气泡居中时读指北或指南针所指度数即所求（因走向线是一直线，其方向可两边延伸，故读南、北针均可）。
2、岩层倾向的测量：岩层倾向是指岩层向下最大倾斜方向线（真倾向线）在水平面上投影的方位。测量时将罗盘北端指向岩层向下倾斜的方向，以南端短棱靠着岩层层面，当圆形水准器气泡居中时，读指北针所指度数即所求。岩层倾角的测量：岩层倾角是指层面与假想水平面间的最大夹角，称真倾角。
3、真倾角可沿层面真倾斜线测量求得，若沿其他倾斜线测得的倾角均较真倾角小，称为视倾角。测量时将罗盘侧立，使罗盘长边紧靠层面，并用右手中指拨动底盘外之活动扳手，同时沿层面移动罗盘，当管状水准器气泡居中时，测斜指针所指最大度数即岩层的真倾角。
【罗盘的作用是什么罗盘有什么作用?】4、若测斜器是悬锤式的罗盘，方法与上基本相同，不同之处是右手中指按着底盘外的按纽，悬锤则自由摆动，当达最大值时松开中指，悬锤固定所指的读数即岩层的真倾角。岩层产状的记录方法如用方位角罗盘测量，测得某地层走向是330°、倾向为240°、倾角为50°，记做330°/SW∠50°，或记做240°∠50°（即只记倾向与倾角即可）。如果用方位角罗盘测量但要用象限角记录时，则需把方位角换算成象限角，再作记录。如上述地层产状其走向应为γ=360°－330°=30°，倾向β=240°－180°=60° 。其产状记作N30°W/SW∠50°，或直接记作S60W∠50则可。在地质图或平面图上标注产状要素时，需用符号和倾角表示。首先找出实测点在图上的位置，在该点按所测岩层走向的方位画一小段直线（4mm）表示走向，再按岩层倾向方位，在该线段中点作短垂线（2mm）表示倾向，然后，将倾角数值标注在该符号的右下方。

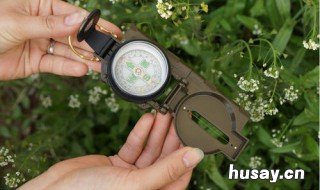

罗盘的作用是什么 罗盘有什么作用?
