文章插图

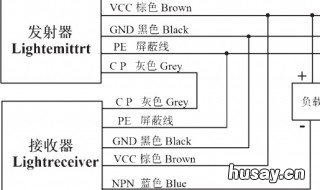

1、第一种：不使用控制器时 。24V正压电源接入到接收器的24Vdc电压接口，棕色线 。发射器的test与0vDC接地分别是黄色和蓝色线 。接收器的0vdc以及EDM端口接地，分辨是蓝色和绿色线 。接收器的os1和os2作为输出，分辨接黑色和白色线 。
【光栅传感器怎么接线 光栅传感器接线图视频】2、第二种：带控制器的光幕传感器接线方法说明：安全光幕控制器通过继电器触点自检2、220v交流电接入控制器 。继电器输出out两个 ， 作为控制器信号输出 。光幕输出os1和os2分别接入光幕接收器的黑线和白线 。触点自检EDM通过绿线接入光幕接收器 。接收器电源正24vdc通过棕线接入控制器，0v负极通过蓝线接入控制器 。光幕发射器由黄色线接入控制器的光幕自检TEST开关点8、光幕发射器的正24Vdc电压由棕色线接入，0VdC由蓝色线接入 。
