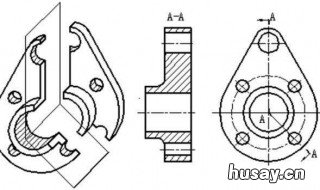

文章插图
1、要先学会看零件图、再学会看部件图、然后再学会看装配图。要从简单到复杂一步一步地来学习关于图纸的基本知识。装配图是有多种零件和部件组成的、部件图是有多种零件组成的。下面主要先说说看懂零件图的最快方法。
2、要知道图纸最基本的线有粗实线、细实粗线、点画线、波浪线、双折线等。常用的粗实线表达零件的外轮廓、细实线常用于尺寸线、点画线常用于中心线等。零件图的组成元素是有各种线条组成的，所以要先记住线条的种类和应用。
3、要知道零件图是在三面投影的展开三视图组成的，主视图--正面投影，俯视图--水平投影，左视图--侧面投影。其三者的位置关系：俯视图在主视图的下面、左视图在主视图的右边。
4、主视图反应零件的长和高及上下和左右。俯视图反应零件的长和宽及左右和前后，左视图反应零件的高和宽及上下和前后。其投影规律是：长对正、高平齐、宽相等。
5、分析图纸时，要先找到零件的中心线或某边的基准线，然后，看图纸尺寸的标注，机械图的尺寸单位是mm(行业默认的，一般不标示单位，只标示数字），要注意图纸尺寸标注的方向，水平长度尺寸是数字竖直，高度尺寸一般是数字头朝左的方向读数。
6、零件图纸的尺寸标注方法有许多的规定，圆的标注数字前面一般要加符号Φ，半径和1/4以上圆弧的标注数字前面加符号R,球体的标注符号是SR 。如果要表示相同大小的多个圆或圆弧，只需要在一个圆上标注，然后圆的符号前加圆的个数。需要学习零件图尺寸的标注方法。
【学看图纸的最快方法学看图纸的最快方法机械厂】7、机械零件图的制造是很精确的，所以在图纸中还会有诸精度等级符号，即光洁度的符号及多种公差配合符号，如果想看懂零件加工的图纸，还需要学习机械行业的其它相关知识，才能更好懂得图纸的重要性。
