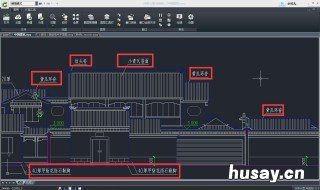

1、由于特性匹配基本上说是CAD软件的基本标配，因此，基本上各个版本都有这个功能，这里以CAD2014为例。打开一个正在绘制的图形，或者新建一个图形。
2、找到“特性匹配”，由于特性匹配就好比是一个复制功能，复制了除了内容如文字内容以外的东西等，这里图标设计成一个刷子的样子，比较形象。如果没有看到这个图标，可以在菜单栏单击鼠标右键，弹出快捷菜单，勾上你喜欢的功能，就调出来了，点击“特性匹配”图标。
3、这时候要求选择目标对象，也就是说你想得到的属性的源对象，点击这个对象，获取这个对象的属性。我想将建筑图里面的“商场楼顶小区活动官场”的字更改与左下角的“商场出入口”的一样大小。，点击这个“商场出入口” 。
【CAD特性匹配怎么用 cad特性匹配怎么用不了显示设置】4、这时候要求“选择目标和对象”，用鼠标点击你想改变属性的对象，比如线条，比如文字等，进行选择。这里我是想统一字体的大小和颜色，使用特性匹配。点击“商场楼顶小区活动官场” 。
5、使用鼠标，点击这个目标对象，也就是里面的文字。点击一下，他的大小就和源目标的大小、图层、颜色等所有属性变得一样了，除了文字内容以外。这里点击里面的文字“商场楼顶小区活动官场”，点击之后，就变的和源对象一样了。
6、这时候要求继续选择目标对象，也就是继续选择选择需要改变属性的对象，比如另外的文字内容。如果需要继续，只需要移动鼠标，点击需要改变的对象即可，如果想结束命令，点击“esc”键退出命令即可。
